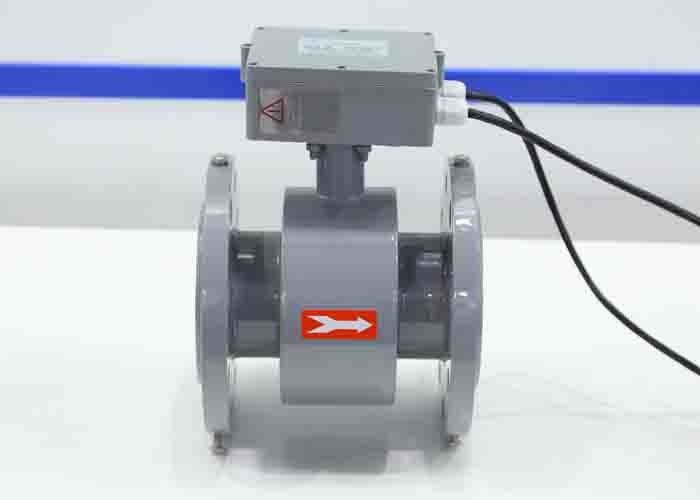

Medidor de fluxo magnético da planta de tratamento de esgotos para o forro de borracha da pasta Dn100

Medidor de fluxo magnético da planta de tratamento de esgotos para o forro de borracha da pasta Dn100

    • Sewage Treatment Plant Magnetic Flow Meter For Slurry Dn100 Rubber Liner
  • Sewage Treatment Plant Magnetic Flow Meter For Slurry Dn100 Rubber Liner

    Detalhes do produto:

    Lugar de origem: China
    Marca: Purescience
    Certificação: ISO14001-2000/ISO9001-2008/GB/T28001/MC01010429
    Número do modelo: YF-E100-7

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 5 conjuntos
    Preço: negotiable
    Detalhes da embalagem: cartão
    Tempo de entrega: 3 semanas
    Termos de pagamento: T / T, L / C, Western Union
    Habilidade da fonte: 500 jogos por mês
    Contato
    Descrição de produto detalhada
    Nome do produto: medidor de fluxo da pasta Eléctrodo: 316L/Hastelloy-C, si, Ta, Pt100
    Material do forro: Forro de NR/CR/PTFE Escala da velocidade de fluxo: 1-15 m/s
    Avaliação da pressão: PN16, PN25, Mpa PN40 Precisão: +/1 de 0,5% R
    Diâmetro da tubulação.: DN25-DN300 Conecte o porto: Flange
    Proteção do cerco: IP65 Fonte de Alimentação: 100-240 VAC/18-36 VDC
    Realçar:

    water flow meter

    ,

    ultrasonic water meter

    Medidor de fluxo eletromagnético para o medidor de fluxo da pasta no forro de borracha de planta de tratamento de esgotos DN100



    Descrição do produto

    O medidor de fluxo eletromagnético da série de YF pode ser com saída do sinal de 4-20mA e/ou de saída de pulso. O transmissor de fluxo pode ser montado integralmente ao sensor de fluxo ou remotamente. O transmissor caracteriza uma três-linha LCD que indique o total do fluxo, a velocidade de fluxo, os por cento do caudal da escala, e os ajustes de alarme. Um teclado numérico do quatro-botão é usado para mudar ajustes. Há 27 opções da unidade do fluxo a escolher do programado no transmissor.



    Características chaves

    • Apropriado medir para a vasta gama de meios líquidos condutores
    • Virtualmente nenhuma perda de pressão
    • Nenhumas peças moventes
    • Conexão do porto das flanges
    • Padrão RS485
    • Apropriado para o diâmetro p das tubulações a 2000 milímetros
    • Grande relação do medidor
    • Precisão alta
    • 4 à saída de 20 miliampère/frequência/pulso

    Aterrar

    Do terminal G do alojamento do medidor de fluxo a aterrar pelo cabo 1.6mm2 de cobre mínimo, resistividade <>



    Dados técnicos

    Nome do produto

    Medidor de fluxo eletromagnético

    Tipo de produto

    Local|exposição compacta

    Exposição remota

    Conversor de sinal

    Modelo

    IYF-E

    IYF-F

    IRT

    Diâmetro da tubulação (milímetros)

    DN10-DN2000

    Fonte de alimentação

    100-240 VAC/18-36 VDC

    Precisão

    + 0,5%

    + 0,5%

    + 0,5%

    Consumo de potência

    <6w>

    <6w>

    <6w>

    Avaliação do cerco

    IP65

    IP68

    IP65

    Temperatura líquida

    -25-120℃

    -25-120℃

    -25-120℃

    Temperatura ambiental

    -25-50℃

    -25-50℃

    -25-50℃

    Humidade relativa

    10-90%

    10-90%

    10-90%

    Relação do medidor

    1:100

    1:100

    1:100

    Sentido de fluxo

    fluxo do Bi-sentido

    fluxo do Bi-sentido

    fluxo do Bi-sentido

    Uma comunicação

    RS485/Bacnet

    RS485/Bacnet

    RS485/Bacnet

    Saída do sinal

    4-20mA/Pulse/Frequency

    4-20mA/Pulse/Frequency

    4-20mA/Pulse/Frequency



    Precisão

    Diâmetro da tubulação (milímetros) Velocidade (m/s) Precisão
    3-20 <0> + 0,25% FS
    0.3-1 + Readout 1,0%
    1-15 + 0,25% Readout
    25-600 0.1-0.3 + 0,25% FS
    0.3-1 + 0,5% Readout
    1-15 + 0,3% Readout
    700-3000 <0> + 0,25% FS
    0.3-1 + Readout 1,0%
    1-15 + 0,25% Readout



























    Seleção modelo

    Líquido de medida aplicável:

    • Meios líquidos condutores, condutibilidade > 5 µS/cm
    • Várias soluções aquosas condutoras, soluções da água, ácido & cáusticos
    • Pastas, lamas e líquidos abrasivos do rolamento da graxa, líquido corrosivo, água da torneira municipal, águas residuais, sujas
      água, efluência, moinho fibroso, viscoso, de papel, alimento & bebida

    medida Não-aplicável central

    • Gás industrial, ar comprimido, vapor, ou líquido com grande índice do gás
    • O líquido é condutor não-condutor ou baixo, como o óleo de lubrificação, óleo limpo, água criogênica, refrigerando, pura
      água, gás limpo, etc.

    Observação na seleção do tipo local e do tipo remoto:

    O tipo remoto significa que a exposição do transmissor e do conversor está montada em lugar diferentes, ele sugeriu para selecionar
    remoto datilografe dentro as seguintes circunstâncias:

    • A temperatura da temperatura ambiental ou da luz do sol da exposição do conversor está sobre o ℃ 60
    • A umidade alta ou o ar corrosivo existiram
    • Vibração séria da tubulação
    • O medidor magnético precisa de ser suspendido ou submergível, leia inquietamente para fora
    • A outra condição abrasiva

    Mim

    Modelo

















    YF

    Medidor de fluxo eletromagnético



    TF

    Turbina



    VF

    Votex



    LX

    Roda da aleta



    T

    Ultrassônico





    Modo de exposição de E/F

    E: estojo compacto/exposição local, F: exposição remota







    Diâmetro da tubulação

    Datilografe (milímetros)







    xxxx

    15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400,

    500, 600, 800, 1000







    Código

    Precisão







    1

    + 0,5% FS







    2

    + FS 1,0%







    3

    + 0,2% FS









    Código

    Tipo









    N

    Conversor: 12/24 VDC, saída de pulso









    A

    Transmissor: 24VDC, outpt 4-20mA









    B

    Inteligente, bateria do leão, nenhuma exposição local









    G

    Smart, exposição local, saída 4-20mA









    C1

    Smart, exposição local, RS485









    C2

    Smart, exposição local, CERVO











    Código

    Tipo











    S

    Carcaça de aço











    L

    Alojamento de aço inoxidável











    G

    Alojamento de alta pressão











    HL

    elétrodo 316L











    HTi

    Elétrodo Titanium











    HTa

    Elétrodo de Tantlum











    HC

    Elétrodo de Hastelloy-C











    L1

    Meios líquidos











    L2

    Meios do gás











    P

    Compensação da pressão











    T

    Compensação de temperatura











    Pinta

    Pressure&Temp. Compensação











    F

    Forro de PTFE











    X

    Forro de borracha

    Amostra: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, exposição local, diâmetro: 100mm, + 0.5%FS, carcaça de aço,

    esperto, 4-20mA outpt, RS485, 316L elétrodos, medidor líquido dos meios, forro de PTFE



























































































    Diâmetro da tubulação, volume de fluxo e dimensão do produto

    Diâmetro

    Volume de fluxo (m3/h)

    Dimensão do produto (milímetro)

    (milímetro)

    Normal

    Minuto

    Máximo

    L

    D

    H

    H1

    15

    1,5

    0,06

    9,5

    150

    95

    272

    254

    20

    2,5

    0,11

    16,9

    105

    277

    254

    25

    3,5

    0,18

    26,5

    115

    283

    254

    32

    6

    0,29

    43,6

    140

    297

    270

    40

    10

    0,45

    67,8

    150

    307

    280

    50

    15

    0,71

    106,0

    200

    165

    318

    294

    65

    25

    1,19

    179,1

    185

    337

    313

    80

    40

    1,81

    271,4

    200

    352

    326

    100

    60

    2,83

    424,1

    250

    220

    371

    344

    125

    100

    4,42

    665

    250

    401

    372

    150

    135

    6,36

    954

    300

    285

    431

    403

    200

    250

    11,3

    1696

    350

    340

    486

    460

    250

    375

    17,66

    2650

    400

    395

    547

    511

    300

    540

    25,43

    3817

    450

    445

    597

    565

    350

    735

    34,62

    5195

    505

    657

    620

    400

    960

    45,22

    6785

    500

    565

    717

    675

    450

    1200

    57,23

    8588

    550

    615

    757

    727

    500

    1500

    70

    10602

    600

    670

    817

    782

    600

    2160

    100

    15268

    780

    917

    782

    700

    2950

    138

    20781

    700

    895

    1027

    1068

    800

    3850

    180

    27100

    800

    1015

    1137

    1157





















































    Aplicações industriais

    Produto químico

    Alimento & bebida

    Moinho de papel

    Metalurgia

    Proteção ambiental

    Hidráulico

    Mineração

    Inoxidável

    Petróleo

    Farmácia

    Condicionador de ar

    Fábrica de tratamento da efluência

    Dessanilização do Seawater

    Farmácia

    Tratamento da água













    Vantagens competitivas

    • Conformidade aos standard internacionais: ISO14001, GB/T28001, ISO9001-2008/GB/T50430
    • Controle de processos restrito
    • Equipamento avançado da calibração
    • Equipe do coordenador
