Medida ultrassônica Inline residencial do fluxo maciço da irrigação do LCD dos medidores de fluxo

Tipo:	Medidor de fluxo ultrassônico Inline	Exposição:	LCD
Transdutor:	Inline/em da braçadeira/inserção	Precisão:	+/- 1%
Uma comunicação:	4-20 pulso/relé do miliampère/OUTUBRO	Tamanho:	DN50-700
Temperatura:	90 C C/160	Material da tubulação:	Aço da solda, de aço inoxidável, ferro fundido, cobre/bronze, tubulação do cimento, alumínio



Os medidores de fluxo ultrassônicos Inline fixos pela velocidade do multi-líquido do tempo de passagem determinam para a pasta | efluência | água de esgoto



General de medidores de fluxo ultrassônicos

Os medidores de fluxo ultrassônicos de UFM podem determinar a velocidade de um fluxo fluido em uma tubulação por ondas sadias. Quando está em nenhumas condições de fluxo, as frequências de onda ultrassônica estão transmitidas em uma tubulação e suas reflexões do líquido são as mesmas. Quando está sob circunstâncias de fluxo, a frequência da onda refletida é diferente devido ao efeito de Doppler. Quando o meio líquido se move mais rapidamente, o deslocamento de frequência aumenta linearmente. O transmissor processa sinais da onda transmitida e de suas reflexões determinar o caudal.

O tipo medidores de fluxo ultrassônicos do tempo de passagem pode dar e receber ondas ultrassônicas entre os transdutores no ascendente e na jusante na tubulação. Quando estiver sob nenhumas circunstâncias de fluxo, toma o mesmo momento de viajar ascendente e a jusante entre os transdutores. Quando estiver sob circunstâncias de fluxo, a onda ascendente viajará mais lento e tomará mais tempo do que a onda a jusante (mais rápida). Quando o líquido se mover mais rapidamente, a diferença entre os aumentos ascendentes e a jusante das épocas. O transmissor processa épocas ascendentes e a jusante determinar o caudal.



Folha de dados

Precisão <1>

Caudal 0 - 10m/s, bi-sentido

Diâmetro DN32 da tubulação - DN6000 milímetro

Temperatura líquida -30℃ - 160℃

Tipo líquido água, água do mar, água de esgoto, efluência, óleo, álcool, algum único líquido que puder

transmita a onda ulstrasonic

Conduza de aço inoxidável material, ferro fundido, cobre, PVC, alumínio, aço do vidro de fibra

Output uma maneira 4-20mA, um pulso de OUTUBRO da maneira, uma repetição da maneira

Entre três a maneira 4-20mA, resistor da platina PT1000 para a medida do calor

Uma comunicação RS485, MODBUS

Cartão do SD do armazenamento de dados

Fonte de alimentação DC8-36V/AC85-264V

Proteção IP65 (corpo principal), IP68 (transdutor)

Umidade <85>

Temperatura ambiental -20℃ - 60℃



Descrição:

O medidor de fluxo ultrassônico está disponível com tipo da tubulação, braçadeira ligada e outras opções, projetou para a medida volumétrico linear e bidirecional do fluxo do líquido. Os dados de fluxo medidos podem ser output pelo analógico ou pulso ou frequência padrão. Através da relação de operador fácil de usar de HMI, a unidade pode estabelecer-se para uma vasta gama de aplicações. Ao lado da medida volumétrico real do fluxo, a unidade pode ser configurada para executar o totalization do fluxo (mais, menos, ou soma). A medida e a saída da velocidade sônico líquida podem ser configuradas demasiado.



Opcionalmente a unidade pode ser ajustada para executar uma das seguintes funções adicionais:

• Calcule e fluxo volumétrico ou maciço padrão corrigido saída usando entradas da pressão externo & da temperatura
• Trate a função
• Função de calor, combinando o T1, o T2 e o volume

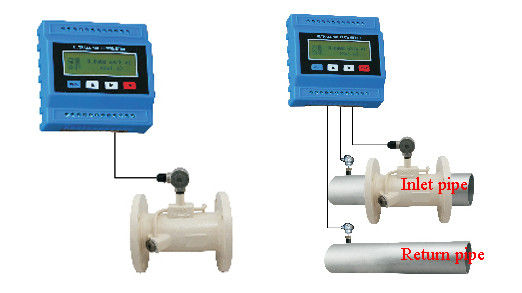

Diagrama de medida

Medida do calor da medida do fluxo

Carta de referência

Tipo	Modelo	Diâmetro da tubulação (milímetros)	Temperatura	Dimensão (milímetros)
Braçadeira sobre	TS-2	DN15-100	-30-90℃	45x25x32
	TM-1	DN50-700	-30-90℃	64x39x44
	TL-1	DN300-6000	-30-90℃	97x54x53
Braçadeira em (alta temperatura)	TS-2-HT	DN15-100	-30-90℃	45x25x32
	TM-1-HT	DN50-700	-30-90℃	64x39x44
	TL-1-HT	DN300-6000	-30-90℃	97x54x53
Tipo da inserção	TC-1	DN80-6000	-30-90℃	190x80x55
	TC-2 (alongue)	DN80-6000	-30-90℃	335x80x55
Conduzem o tipo	G3 (tipo do π)	DN15-25	-30-160℃
	G2	DN32/DN40	-30-160℃
	G3	DN50-6000	-30-160℃





































Transdutor opcional da temperatura

Especificação	Modelo	Diâmetro	Temp.	Corte da água	Precisão
Braçadeira-no temp. transdutor Pt100	CT-1	>DN50	-40-160℃	Não	100+ 0.8℃
Temp da inserção. Transdutor Pt100	TCT-1			Sim
Temp da inserção. Pt100 com pressão	PCT-1			Não
Temp da inserção. Pt100 para a tubulação pequena D	SCT-1			Sim

















Indústrias

• Produtos químicos
• Petroquímicos
• Óleo & gás
• Aquecimento, ventilação & condicionamento de ar (HVAC)
• Centrais elétricas
• Tratamento da água

Tipo líquido

• Medida da água refrigerando
• Demineralisedwater
• Controle de operações de tratamento por lotes e de mistura
• Medida do fluxo maciço
• Medida da atribuição
• Aquecimento de distrito
• Irrigação
• Medida da energia

Seleção modelo

Mim	Modelo
	YF	Medidor de fluxo eletromagnético
	TF	Turbina
	VF	Votex
	LX	Roda da aleta
	T	Ultrassônico
		Modo de exposição de E/F	E: estojo compacto/exposição local, F: exposição remota
			Diâmetro da tubulação	Datilografe (milímetros)
			xxxx	10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000
			Código	Precisão
			1	+ 0,5% FS
			2	+ FS 1,0%
			3	+ 0,2% FS
				Código	Tipo
				N	Conversor: 12/24 VDC, saída de pulso
				A	Transmissor: 24VDC, outpt 4-20mA
				B	Inteligente, bateria do leão, nenhuma exposição local
				G	Smart, exposição local, saída 4-20mA
				C1	Smart, exposição local, RS485
				C2	Smart, exposição local, CERVO
					Código	Tipo
					S	Alojamento do aço carbono
					L	Alojamento de aço inoxidável
					G	Alojamento de alta pressão
					HL	elétrodo 316L
					HTi	Elétrodo Titanium
					HTa	Elétrodo de Tantlum
					HC	Elétrodo de Hastelloy-C
					L1	Meios líquidos
					L2	Meios do gás
					P	Compensação da pressão
					T	Compensação de temperatura
					Pinta	Pressure&Temp. Compensação
					F	Forro de PTFE
					X	Forro de borracha
Amostra: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, exposição local, diâmetro: 100mm, + 0.5%FS, alojamento do aço carbono, esperto, outpt 4-20mA, RS485, 316L elétrodo, medidor líquido dos meios, forro de PTFE



























































































Vantagens competitivas:

• Conformidade aos standard internacionais: ISO9001-2008/GB/T19001/MC00000-044/507
• Aprovação do CE
• Controle de processos restrito
• Equipamento avançado da calibração
• Equipe do coordenador
